Üç ve dört bacak zincir sapanlar, birden fazla kaldırma noktasına sahip ağır ve hacimli yüklerin vinç ve diğer kaldırma ekipmanlarıyla taşınmasında kullanılan çok bacaklı kaldırma sistemleridir.
İki bacaklı zincir sapanlardan farklı olarak üç ve dört bacaklı sistemlerde yükün geometrisi, ağırlık merkezi, kaldırma noktalarının konumu ve zincir bacaklarının açıları daha karmaşık bir hal alabilir.
Bu nedenle üç veya dört bacaklı bir zincir sapan seçerken yalnızca "kaç bacak var?" sorusuna göre hareket edilmemelidir.
Yük ağırlığı + ağırlık merkezi + kaldırma noktaları + bacak açıları + zincir çapı + Grade sınıfı + master link + kancalar + WLL
birlikte değerlendirilmelidir.
Tuda Çelik Halat olarak farklı kaldırma uygulamalarına yönelik Grade 80 ve Grade 100 üç bacak zincir sapan ve dört bacak zincir sapan çözümleri sunuyoruz.
İhtiyaca göre zincir çapı, zincir boyu, kanca tipi, üst bağlantı elemanları ve diğer komponentler uygulamaya uygun şekilde belirlenebilir.
Üç bacak zincir sapan, tek bir üst bağlantı sisteminden ayrılan üç zincir bacağının yük üzerindeki üç farklı kaldırma noktasına bağlandığı çok bacaklı bir zincir sapan sistemidir.
Üç bacaklı sapanlar, özellikle üç kaldırma noktasına sahip yüklerde kullanılabilir.
Tipik bir üç bacak zincir sapan sistemi şu komponentlerden oluşabilir:
Grade 80 veya Grade 100 kaldırma zinciri
Master link
Üç adet zincir bacağı
Üç adet kaldırma kancası
Clevis sling hook
Eye sling hook
Self-locking hook
Kısaltma kancaları
Bağlantı linkleri
Üç bacaklı sapanlar, yükün üç farklı noktasından desteklenmesini sağlayarak uygun geometrilerde dengeli bir kaldırma çözümü sunabilir.
Ancak üç bacağın bulunması, yükün otomatik olarak üç bacak arasında eşit şekilde paylaşılacağı anlamına gelmez.
Ağırlık merkezinin konumu, kaldırma noktalarının yüksekliği ve yükün geometrisi nedeniyle bacaklardan biri diğerlerinden daha fazla yük taşıyabilir.
Bu nedenle üç bacaklı sapanların kapasitesi belirlenirken yalnızca toplam yük ağırlığına bakılmamalıdır.

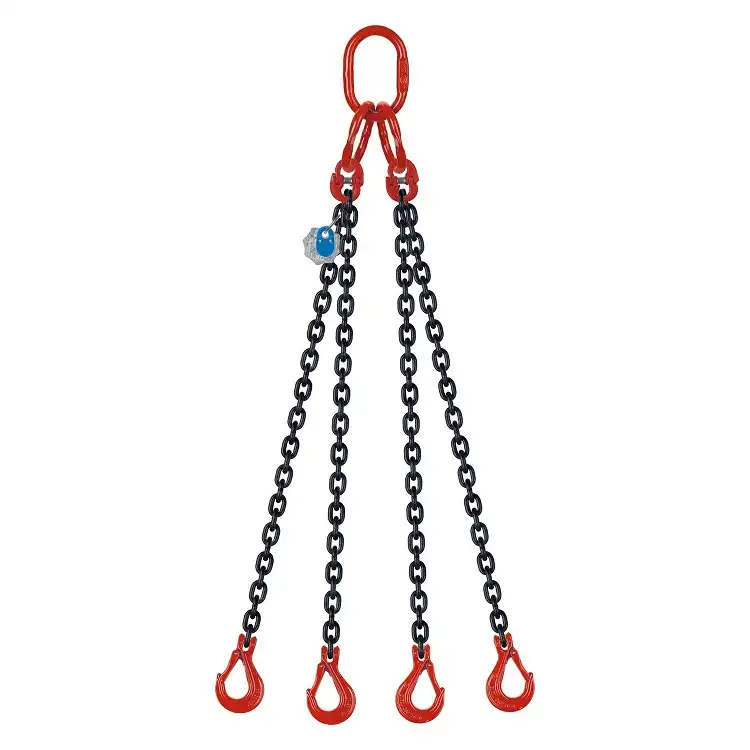

Dört bacak zincir sapan, tek bir üst bağlantı noktasından ayrılan dört zincir bacağının yük üzerindeki dört ayrı kaldırma noktasına bağlandığı çok bacaklı kaldırma sistemidir.
Dört bacaklı zincir sapanlar özellikle;
Makine şaseleri
Ağır makine parçaları
Çelik konstrüksiyonlar
Büyük kalıplar
Tanklar
Kazanlar
Endüstriyel ekipmanlar
Ağır ve hacimli yükler
gibi birden fazla kaldırma noktasına sahip yüklerin taşınmasında tercih edilebilir.
Dört bacaklı sapanlar, uygun yük geometrisinde yükün daha geniş bir alandan desteklenmesine imkân sağlayabilir.
Ancak burada önemli bir teknik nokta vardır:
Dört bacaklı bir sapanın kapasitesi, dört zincir bacağının kapasitesinin basit toplamı olarak değerlendirilmemelidir.
Yükün ağırlık merkezi ve bağlantı geometrisi nedeniyle dört bacağın tamamının eşit şekilde yük taşıdığı varsayımı her kaldırma operasyonu için geçerli olmayabilir.
Üç ve dört bacak zincir sapanlarda master link, tüm zincir bacaklarının üst bağlantı noktasında bir araya gelmesini sağlar.
Çok bacaklı sapanlarda master link seçimi, tek veya iki bacaklı sapanlara göre daha fazla dikkat gerektirebilir.
Master link;
Zincir çaplarına
Zincir Grade'ine
Bacak sayısına
Vinç kancasına
Gerekli WLL değerine
uygun olmalıdır.
Master link'in fiziksel olarak vinç kancasına takılabilmesi, tek başına doğru seçim yapıldığı anlamına gelmez.
Komple sapanın kapasitesi için master link'in WLL değeri yeterli olmalıdır.
OSHA'nın güvenli sapan kullanımı rehberinde de zincirle birlikte kullanılan bağlantı komponentlerinin zincirin kapasitesine uygun olması gerektiği ve daha düşük kapasiteli bir komponentin kullanılması durumunda komple sapanın en düşük kapasiteli komponentin kapasitesine göre değerlendirilmesi gerektiği belirtilmektedir. (osha.gov)
Üç bacaklı bir sapanın en önemli teknik konularından biri yükün üç bacak arasında nasıl dağıldığıdır.
İlk bakışta yükün;
%33 + %33 + %33
şeklinde eşit paylaşılacağı düşünülebilir.
Ancak gerçek kaldırma operasyonlarında bu her zaman gerçekleşmez.
Aşağıdaki durumlar yük dağılımını değiştirebilir:
Ağırlık merkezinin geometrik merkezden uzak olması
Kaldırma noktalarının farklı yüksekliklerde bulunması
Zincir bacaklarının farklı uzunluklarda olması
Kaldırma noktalarının eşit aralıklarla yerleştirilmemesi
Yükün asimetrik olması
Yükün esnek veya deformasyona açık olması
Bu nedenle üç bacaklı sapanlarda yükün her zaman üç bacak tarafından eşit taşındığı varsayımı yapılmamalıdır.
Yükün ağırlık merkezi üç kaldırma noktasının oluşturduğu geometrinin tam merkezinde değilse, bacaklardan biri diğerlerinden daha fazla yük taşıyabilir.
Dört bacaklı zincir sapanlarda yük paylaşımı daha da karmaşık hale gelebilir.
Özellikle dört kaldırma noktası aynı düzlemde değilse veya yükün ağırlık merkezi geometrik merkezden farklı bir noktadaysa, dört zincir bacağının tamamı eşit yük taşımayabilir.
Bu nedenle dört bacaklı sapanlarda şu varsayım her durumda doğru değildir:
"Dört bacak var, o halde yükün dörtte biri her bacağa gelir."
Gerçek kaldırma koşullarında;
İki bacak daha fazla yük taşıyabilir,
Bir veya daha fazla bacak daha düşük gerilim altında kalabilir,
Yükün ağırlık merkezi nedeniyle yük dağılımı değişebilir.
Bu nedenle çok bacaklı sapanlarda tasarım ve kapasite değerlendirmesi yapılırken yükün gerçek geometrisi dikkate alınmalıdır.
Bu konu, çok bacaklı zincir sapanların en önemli teknik ayrıntılarından biridir.
Bir sapanın üç veya dört bacağı bulunması, operasyon sırasında bütün bacakların aynı oranda yük taşıyacağı anlamına gelmez.
Özellikle dört bacaklı sapanlarda, yük geometrisi ve bağlantı noktalarının konumu nedeniyle bazı bacaklar daha az yük taşıyabilir.
Bu nedenle çok bacaklı sapanların kapasitesi belirlenirken;
Sapan üreticisinin WLL tablosu
Üretici tarafından belirtilen kullanım koşulları
Kaldırma açısı
Yük geometrisi
Kaldırma noktalarının konumu
Ağırlık merkezi
dikkate alınmalıdır.
Bu yaklaşım, "bacak sayısı arttıkça kapasite aynı oranda artar" şeklindeki basit varsayımın önüne geçer.
Çok bacaklı zincir sapanlarda kaldırma açısı, sistemin çalışma kapasitesini doğrudan etkileyen en önemli faktörlerden biridir.
Zincir bacakları yataya yaklaştıkça bacaklardaki gerilim artabilir.
Bu nedenle;
Daha dik bacak açısı → Daha avantajlı yük geometrisi
Daha küçük yatay açı → Daha yüksek bacak kuvveti
şeklinde genel bir ilişki söz konusudur.
Ancak üç ve dört bacaklı sapanlarda açı hesabı, iki bacaklı sapanlara göre daha karmaşık olabilir.
Çünkü her bacağın aynı açıda olması garanti değildir.
Özellikle asimetrik yüklerde bir bacak diğerlerinden farklı açıyla çalışabilir.
Bu nedenle kapasite hesabı yapılırken yalnızca ortalama açıya bakmak yeterli olmayabilir.
Üç ve dört bacaklı zincir sapanların kapasitesi;
Zincir çapı
Zincir Grade'i
Bacak sayısı
Kaldırma açısı
Master link kapasitesi
Kanca kapasitesi
Yük geometrisi
Komponent WLL değerleri
gibi faktörlere göre belirlenir.
Yabancı üretici ve teknik kaynaklarda çok bacaklı zincir sapanların kapasite tabloları genellikle belirli açı koşulları üzerinden verilmektedir.
Örneğin Grade 80 zincir sapanlarda nominal kapasite, bacakların yatay düzlemle yaptığı açıya göre değişebilir.
Bu nedenle üç ve dört bacaklı sapanlar için tek bir "sabit tonaj" vermek yerine, ürünün gerçek konfigürasyonuna göre WLL değerinin belirlenmesi daha doğru bir yaklaşımdır.
Aşağıdaki tablo, Grade 80 zincir sapanlarda çok bacaklı sistemlerin kapasite mantığını açıklamak amacıyla hazırlanmış örnek bir teknik referanstır.
| Zincir Çapı | 60° Referans | 45° Referans | 30° Referans |
|---|---|---|---|
| 10 mm | Yaklaşık 6 ton | Yaklaşık 5 ton | Yaklaşık 3,2 ton |
| 13 mm | Yaklaşık 10 ton | Yaklaşık 8 ton | Yaklaşık 5,4 ton |
| 16 mm | Yaklaşık 15 ton | Yaklaşık 12 ton | Yaklaşık 8,2 ton |
| 20 mm | Yaklaşık 23 ton | Yaklaşık 18 ton | Yaklaşık 12,9 ton |
| 22 mm | Yaklaşık 28 ton | Yaklaşık 22 ton | Yaklaşık 15,7 ton |
| 26 mm | Yaklaşık 38 ton | Yaklaşık 31 ton | Yaklaşık 22 ton |
| 32 mm | Yaklaşık 57 ton | Yaklaşık 46 ton | Yaklaşık 33 ton |
Önemli: Bu tablo, çok bacaklı zincir sapanlarda açı faktörünü anlatmak için kullanılan yaklaşık bir referanstır. Üç veya dört bacaklı belirli bir ürünün nihai WLL değeri olarak kullanılmamalıdır.
Üç ve dört bacaklı zincir sapanların gerçek kapasitesi; üretici tabloları, kullanılan komponentler, bacak açısı ve yük geometrisi dikkate alınarak belirlenmelidir.
OSHA'nın zincir sapan kapasite tablolarında da bacak sayısı ve yatay açıya göre farklı WLL değerleri verilmektedir. (osha.gov)
| Özellik | Üç Bacak Zincir Sapan | Dört Bacak Zincir Sapan |
|---|---|---|
| Zincir bacağı | 3 | 4 |
| Kaldırma noktası | 3 | 4 |
| Tipik kullanım | Üç noktadan kaldırma | Dört noktadan kaldırma |
| Yük geometrisi | Üç noktaya göre değerlendirilir | Dört noktaya göre değerlendirilir |
| Yük paylaşımı | Her zaman eşit değildir | Her zaman eşit değildir |
| Açı hesabı | Kritik | Daha karmaşık |
| Asimetrik yük riski | Orta/yüksek | Yüksek |
| Master link | Çok bacaklı sisteme uygun | Çok bacaklı sisteme uygun |
| Tipik uygulama | Üç bağlantı noktalı yükler | Dört bağlantı noktalı ağır ve hacimli yükler |
Dört bacaklı bir sapanın her zaman üç bacaklı bir sapandan daha yüksek kapasiteye sahip olduğu varsayılmamalıdır.
Kapasite, sapanın tasarımına ve gerçek yükleme koşullarına bağlıdır.
Üç bacaklı zincir sapanlar;
Üç kaldırma noktasına sahip makineler
Endüstriyel ekipmanlar
Çelik konstrüksiyonlar
Makine şaseleri
Kalıplar
Ağır parçalar
Fabrika ekipmanları
Enerji tesisleri
Bakım ve montaj uygulamaları
gibi alanlarda kullanılabilir.
Üç noktadan destek gerektiren yüklerde, uygun kaldırma geometrisi sağlandığında pratik bir çözüm sunabilir.
Dört bacak zincir sapanlar özellikle çok sayıda kaldırma noktasına sahip büyük ve ağır yüklerde tercih edilebilir.
Başlıca kullanım alanları:
Ağır makine kaldırma
Çelik konstrüksiyon
Büyük makine şaseleri
Tank ve kazanlar
Endüstriyel ekipmanlar
Kalıp kaldırma
Tersane uygulamaları
Enerji sektörü
Ağır sanayi
Fabrika ekipmanları
Makine montajı
Dört bacaklı yapı, yükün dört noktadan bağlanmasına olanak sağlayabilir.
Ancak yükün dört noktadan kaldırılabilmesi için kaldırma noktalarının yükün toplam ağırlığına ve gerçek kaldırma kuvvetlerine uygun tasarlanmış olması gerekir.
Çok bacaklı sapanlarda ağırlık merkezi kritik öneme sahiptir.
Yükün ağırlık merkezi;
Kaldırma noktalarının geometrik merkezinde olabilir,
Merkezden uzak olabilir,
Kaldırma noktalarının dışında bulunabilir.
Ağırlık merkezi kaldırma noktalarının geometrik merkezinden uzaklaştıkça yük dağılımı değişebilir.
Bu nedenle özellikle ağır ve yüksek değerli yüklerde kaldırma öncesi mühendislik değerlendirmesi yapılması gerekebilir.
Asimetrik yüklerde çok bacaklı sapan kullanımı özel dikkat gerektirir.
Örneğin dört kaldırma noktası geometrik olarak simetrik olsa bile yükün ağırlık merkezi merkezde değilse;
Bir bacak daha fazla yük taşıyabilir,
İki bacak ana yükü taşıyabilir,
Diğer bacaklar daha düşük gerilim altında kalabilir.
Bu nedenle asimetrik yüklerde dört bacağın tamamının eşit kapasitede çalıştığı varsayımı yapılmamalıdır.
Yükün gerçek davranışı, kaldırma öncesi analiz edilmelidir.
Kaldırılacak yükün toplam ağırlığı bilinmelidir.
Yükün ağırlık merkezi belirlenmelidir.
Yük üzerindeki üç veya dört kaldırma noktası incelenmelidir.
Her zincir bacağının çalışma açısı değerlendirilmelidir.
Gerekli WLL değerine uygun zincir çapı seçilmelidir.
Grade 80 veya Grade 100 zincir seçimi yapılmalıdır.
Çok bacaklı kullanım için uygun WLL değerine sahip master link kullanılmalıdır.
Kancalar yük üzerindeki kaldırma noktalarına uygun olmalıdır.
Bacakların yükü eşit taşıyacağı varsayılmadan gerçek yük geometrisi değerlendirilmelidir.
Grade 80 ve Grade 100 zincirler, üç ve dört bacaklı kaldırma sistemlerinde kullanılabilir.
Grade 100 zincirlerin aynı nominal çapta daha yüksek WLL sağlayabilmesi, yüksek kapasiteli kaldırma uygulamalarında avantaj sağlayabilir.
Ancak Grade 100 zincir kullanıldığında;
Master link
Kancalar
Bağlantı elemanları
Kısaltma komponentleri
de Grade 100 sistemle uyumlu olmalıdır.
Bir zincir sapanın yalnızca zincirinin Grade 100 olması, komple sistemin otomatik olarak Grade 100 kapasitesine sahip olduğu anlamına gelmez.
Komple sapanın kapasitesi, kullanılan tüm komponentlerin WLL değerleri dikkate alınarak belirlenmelidir.
Çok bacaklı sapanlarda güvenli kapasite belirlemenin temel prensiplerinden biri, sistemdeki en düşük kapasiteli komponentin dikkate alınmasıdır.
Örneğin;
Grade 100 zincir
Grade 80 master link
Daha düşük WLL değerine sahip kanca
kullanılıyorsa, komple sapanın kapasitesi en düşük kapasiteli komponenti aşamaz.
Bu prensip özellikle özel üretim zincir sapanlarda ve komponent değişikliklerinde önemlidir.
Çok bacaklı zincir sapanlar kullanılmadan önce kontrol edilmelidir.
Kontroller sırasında;
Zincir baklalarında aşınma
Çatlak
Deformasyon
Burulma
Bükülme
Korozyon
Aşırı uzama
Kanca deformasyonu
Kanca mandalı hasarı
Master link deformasyonu
Bağlantı komponentleri
incelenmelidir.
Özellikle üç ve dört bacaklı sistemlerde her bacağın ayrı ayrı kontrol edilmesi gerekir.
Bir bacağın diğerlerinden farklı şekilde aşınması veya deformasyona uğraması, yük dağılımı veya kullanım koşulları hakkında önemli bir işaret olabilir.
OSHA'nın ilgili düzenlemelerinde zincir sapanların düzenli olarak kontrol edilmesi ve belirli hasar, deformasyon veya aşırı uzama durumlarında hizmetten çıkarılması gerektiği belirtilmektedir. (osha.gov)
Üç bacak zincir sapan fiyatları ve dört bacak zincir sapan fiyatları, ürünün teknik özelliklerine göre değişir.
Fiyatı etkileyen başlıca faktörler:
Zincir çapı
Zincir uzunluğu
Grade 80 veya Grade 100 seçimi
Bacak sayısı
Kaldırma kapasitesi
Kaldırma açısı
Master link tipi
Kanca tipi
Kısaltma komponentleri
Özel üretim gereksinimleri
Bu nedenle çok bacaklı zincir sapanlarda fiyat değerlendirmesi yapılırken ürünün teknik konfigürasyonu mutlaka belirtilmelidir.
Çok bacaklı zincir sapanların öne çıkan avantajları:
Birden fazla kaldırma noktasına bağlantı
Büyük ve hacimli yüklerin kaldırılmasına uygunluk
Yükün farklı noktalardan desteklenebilmesi
Grade 80 ve Grade 100 alternatifleri
Farklı zincir çaplarında üretim imkânı
Farklı kanca seçenekleri
Özel kaldırma uygulamalarına uyarlanabilme
Ancak çok bacaklı sapanların avantajlarından yararlanmak için yük geometrisinin doğru analiz edilmesi gerekir.
| Özellik | İki Bacak | Üç Bacak | Dört Bacak |
|---|---|---|---|
| Kaldırma noktası | 2 | 3 | 4 |
| Zincir bacağı | 2 | 3 | 4 |
| Açı hesabı | Kritik | Daha karmaşık | Çok kritik |
| Yük paylaşımı | Eşit olmayabilir | Eşit olmayabilir | Eşit olmayabilir |
| Ağırlık merkezi | Önemli | Çok önemli | Çok önemli |
| Asimetrik yük | Dikkat gerekir | Özel değerlendirme | Daha yüksek dikkat |
| Tipik kullanım | İki noktadan kaldırma | Üç noktadan kaldırma | Dört noktadan kaldırma |
Önemli: Bacak sayısının artması, kapasitenin aynı oranda artacağı anlamına gelmez.
Çok bacaklı sapanlarda kapasite, gerçek yükleme koşulları ve üretici teknik tablolarına göre değerlendirilmelidir.
Üç bacak zincir sapan, üç ayrı kaldırma noktasına bağlanabilen üç zincir bacağından oluşan çok bacaklı kaldırma sistemidir.
Dört bacak zincir sapan, dört ayrı kaldırma noktasına bağlanabilen dört zincir bacağından oluşan kaldırma tertibatıdır.
Hayır. Bacak sayısının dört olması kapasitenin dört katına çıkacağı anlamına gelmez. Yük dağılımı, açı, ağırlık merkezi ve komponent kapasiteleri birlikte değerlendirilmelidir.
Her zaman değil. Ağırlık merkezi ve kaldırma noktalarının konumuna göre bacaklardan biri daha fazla yük taşıyabilir.
Her zaman değil. Yük geometrisine bağlı olarak bazı bacaklar daha az yük taşıyabilir.
Uygulamaya göre Grade 80 veya Grade 100 zincir kullanılabilir. Tüm bağlantı komponentlerinin zincir Grade'i ve gerekli WLL değeriyle uyumlu olması gerekir.
Bacaklar yataya yaklaştıkça bacaklardaki gerilim artabilir. Bu nedenle kaldırma açısı kapasite hesabında kritik bir parametredir.
Ağır sanayi, makine imalatı, çelik konstrüksiyon, tersane, enerji, fabrika ekipmanları, tank, kazan ve ağır makine kaldırma uygulamalarında kullanılabilir.
Yük ağırlığı, ağırlık merkezi, kaldırma noktaları, bacak açıları, zincir çapı, Grade sınıfı ve tüm komponentlerin WLL değerleri birlikte değerlendirilerek seçilir.
Üç veya dört bacak zincir sapan seçimi, yalnızca bacak sayısının belirlenmesinden ibaret değildir.
Yük ağırlığı + ağırlık merkezi + kaldırma noktaları + bacak açıları + zincir Grade'i + zincir çapı + master link + kancalar + WLL
birlikte değerlendirilmelidir.
Tuda Çelik Halat olarak farklı endüstriyel kaldırma uygulamalarına yönelik Grade 80 ve Grade 100 üç bacak zincir sapan ve dört bacak zincir sapan çözümleri sunuyoruz.
Yükünüzün ağırlığını, kaldırma noktalarını, istenen zincir boyunu ve kullanım koşullarını paylaşarak uygulamanıza uygun teknik çözüm hakkında bilgi ve teklif alabilirsiniz.
Copyright ©2023 TUDA Çelik Halat.
