Dört bacak polyester sapan, dört ayrı kaldırma noktasına sahip yüklerin vinç, caraskal, monoray ve diğer kaldırma ekipmanlarıyla kaldırılması ve taşınması amacıyla kullanılan çok bacaklı tekstil kaldırma ekipmanıdır.
Yüksek mukavemetli polyester liflerden üretilen dört bacaklı polyester sapanlar; hafif yapıları, esneklikleri ve farklı yük geometrilerine uyum sağlayabilmeleri nedeniyle çeşitli endüstriyel kaldırma uygulamalarında kullanılabilir.
Dört bacak polyester sapanlar özellikle dört kaldırma noktasına sahip makine, ekipman ve konstrüksiyonların kaldırılmasında tercih edilebilir.
Bununla birlikte dört bacaklı bir sapanın kapasitesi yalnızca bacak sayısına göre belirlenemez.
Yük ağırlığı + ağırlık merkezi + kaldırma noktaları + bacak açıları + WLL + sapan uzunluğu + bağlantı şekli + yük geometrisi
birlikte değerlendirilmelidir.
Dört bacaklı sistemlerde en sık yapılan hatalardan biri, yükün dört bacak arasında otomatik olarak eşit şekilde dağıldığını varsaymaktır.
Gerçek kaldırma koşullarında yükün geometrisi, ağırlık merkezi ve bağlantı noktaları nedeniyle bütün bacaklar aynı miktarda yük taşımayabilir.
Tuda Çelik Halat olarak farklı kaldırma uygulamalarına yönelik dört bacak polyester sapan çözümleri sunuyoruz.

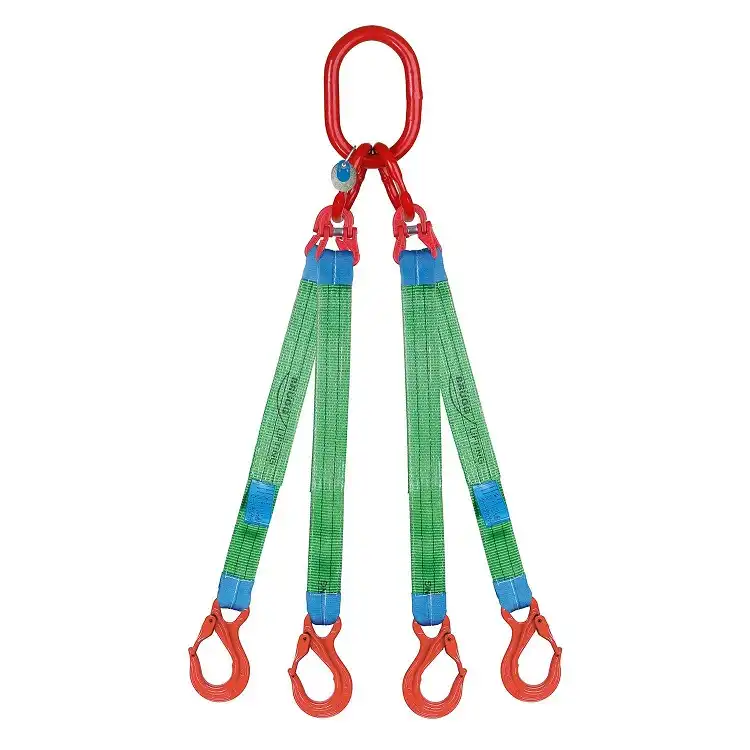

Dört bacak polyester sapan, tek bir üst bağlantı noktasından ayrılan dört polyester sapan bacağından oluşan çok bacaklı bir kaldırma sistemidir.
Tipik bir dört bacak polyester sapan sistemi;
Master link veya üst bağlantı elemanı,
Dört polyester sapan bacağı,
Alt bağlantı gözleri,
Kanca veya uygun bağlantı elemanlarından
oluşabilir.
Üst bağlantı elemanı vinç kancasına bağlanırken, dört ayrı sapan bacağı yük üzerindeki kaldırma noktalarına bağlanır.
Bu yapı sayesinde yük dört farklı noktadan desteklenebilir.
Dört bacak polyester sapanlar özellikle;
Büyük makine parçaları,
Endüstriyel makineler,
Makine şaseleri,
Çelik konstrüksiyonlar,
Tanklar,
Kazanlar,
Büyük kalıplar,
Platformlar,
Dört kaldırma noktasına sahip ekipmanlar
gibi yüklerin kaldırılmasında kullanılabilir.
Dört bacaklı polyester sapanların en önemli avantajlarından biri, uygun tasarlanmış yüklerde dört farklı kaldırma noktasından destek sağlayabilmesidir.
Dört kaldırma noktasına sahip yüklerde uygun bağlantı geometrisi sağlayabilir.
Çelik halat ve zincir sapanlara göre daha hafif olabilir.
Farklı yük geometrilerine uyum sağlayabilir.
Operatörler tarafından kolayca taşınabilir ve konumlandırılabilir.
Uygun koruyucu ekipmanla birlikte kullanıldığında yük yüzeylerinde metal sapanlara göre daha az iz bırakabilir.
Katlanabilir yapısı sayesinde depolama ve taşıma kolaylığı sağlayabilir.
Dört bacaklı polyester sapanlarda en önemli teknik konulardan biri yükün bacaklar arasında nasıl dağıldığıdır.
İlk bakışta toplam yükün dört bacak arasında eşit olarak paylaşılacağı düşünülebilir.
Ancak gerçek kaldırma uygulamalarında bu varsayım her zaman geçerli değildir.
Bir yükün dört kaldırma noktası bulunsa bile;
Ağırlık merkezi,
Kaldırma noktalarının konumu,
Sapan bacaklarının uzunluğu,
Yükün rijitliği,
Bacak açıları
nedeniyle bacaklar farklı miktarlarda yük taşıyabilir.
Örneğin yükün ağırlık merkezi geometrik merkezin dışında bulunuyorsa, bazı sapan bacakları daha fazla gerilim altında kalabilir.
Bu nedenle dört bacaklı polyester sapanın kapasitesi belirlenirken "dört bacak = dörtte bir yük" şeklinde basit bir hesaplama yapılmamalıdır.
Dört bacaklı kaldırma sistemlerinde ağırlık merkezinin doğru belirlenmesi büyük önem taşır.
İdeal durumda yükün ağırlık merkezi, dört kaldırma noktasının oluşturduğu geometrik alanın merkezine yakın olmalıdır.
Ağırlık merkezi bu alanın merkezinden uzaklaştığında;
Yük eğilebilir,
Bazı bacaklar daha fazla yük taşıyabilir,
Sapan bacaklarında farklı gerilimler oluşabilir,
Yük kaldırma sırasında dönebilir.
Bu nedenle özellikle asimetrik yüklerde ağırlık merkezinin belirlenmesi gerekir.
Ağırlık merkezi bilinmeyen bir yükün dört bacaklı sapanla kaldırılması sırasında yükün dengesiz davranma ihtimali göz önünde bulundurulmalıdır.
Dört bacak polyester sapanlarda bacak açısı kapasite üzerinde önemli bir etkiye sahiptir.
Sapan bacakları daha yatay bir konuma geldikçe her bacak üzerindeki gerilim artabilir.
Bu nedenle dört bacaklı sapanlarda;
Yük ağırlığı + bacak sayısı + bacak açıları + ağırlık merkezi
birlikte değerlendirilmelidir.
Dört bacaklı bir sistemde bütün bacakların aynı açıda çalışacağı garanti değildir.
Özellikle;
Asimetrik yüklerde,
Farklı uzunluktaki bağlantılarda,
Düzensiz geometrili yüklerde
bacakların yük taşıma oranları farklılaşabilir.
Hayır.
Dört bacaklı polyester sapanlarda bütün bacakların otomatik olarak eşit yük taşıdığı varsayılmamalıdır.
Yükün rijitliği, ağırlık merkezi ve kaldırma noktalarının konumu nedeniyle yükün bazı noktalarında daha fazla kuvvet oluşabilir.
Özellikle rijit olmayan veya geometrisi düzgün olmayan yüklerde dört kaldırma noktasının aynı anda eşit şekilde yüklenmesi garanti edilemez.
Bu nedenle yüksek kapasiteli kaldırma operasyonlarında yük dağılımı mühendislik açısından değerlendirilmelidir.
Dört bacaklı bir sapanın kapasitesi, yalnızca dört ayrı sapan bacağının kapasitelerinin toplanmasıyla belirlenmemelidir.
WLL (Working Load Limit), polyester sapanın belirlenmiş kullanım koşulları altında güvenli şekilde taşıyabileceği maksimum çalışma yükünü ifade eder.
Dört bacak polyester sapanlarda WLL değeri;
Sapan kapasitesine,
Bacak sayısına,
Bacak açısına,
Kullanım şekline,
Bağlantı elemanlarına,
Üretici teknik verilerine
göre belirlenir.
Ürün etiketindeki WLL değeri, sapanın hangi kullanım koşullarında hangi yükü taşıyabileceğini gösteren temel teknik bilgilerden biridir.
Ayrıca WLL ile minimum kopma kuvveti aynı kavram değildir.
WLL, çalışma sırasında izin verilen yük limitini ifade eder.
Minimum kopma kuvveti ise ürünün kopma veya kırılma öncesindeki dayanımını ifade eden farklı bir teknik değerdir.
Bu iki değer birbirine eşit kabul edilmemelidir.
Dört bacaklı polyester sapanlarda kapasite belirlenirken aşağıdaki faktörler değerlendirilmelidir:
Yükün toplam ağırlığı
Ağırlık merkezi
Dört kaldırma noktasının konumu
Bacak açıları
Sapanın WLL değeri
Bağlantı elemanlarının kapasitesi
Yükün geometrisi
Yükün rijitliği
Keskin kenarların bulunup bulunmadığı
Üretici teknik tabloları
Bu faktörlerin tamamı dikkate alınmadan yalnızca bacak sayısına göre kapasite belirlemek doğru değildir.
Dört bacaklı polyester sapanlarda kapasite, sapan bacaklarının gerçek çalışma geometrisine göre değişebilir.
Aşağıdaki tablo, kapasitenin yalnızca bacak sayısına göre belirlenemeyeceğini göstermek amacıyla hazırlanmış genel bir referanstır.
| Kaldırma Durumu | Yük Dağılımı | Kapasite Değerlendirmesi |
|---|---|---|
| Dengeli ve simetrik yük | Daha dengeli olabilir | Üretici WLL tablosu dikkate alınır |
| Ağırlık merkezi merkezde | Daha dengeli olabilir | Uygun geometri sağlanabilir |
| Ağırlık merkezi asimetrik | Dengesiz olabilir | Özel değerlendirme gerekir |
| Geniş bacak açıları | Bacak gerilimi artabilir | Açı faktörü dikkate alınmalıdır |
| Farklı bacak açıları | Farklı yük dağılımı oluşabilir | En kritik bacak dikkate alınmalıdır |
| Rijit olmayan yük | Dengesiz yükleme olabilir | Profesyonel kaldırma planı gerekebilir |
Önemli: Bu tablo bir ürün kapasite tablosu değildir. Gerçek WLL değerleri, ürün etiketi ve üretici teknik tablolarına göre belirlenmelidir.
Dört bacak polyester sapanlarda kapasite belirlenirken dört bacağın yükü eşit olarak taşıdığı varsayımı yapılmamalıdır.
Dört bacaklı polyester sapanlar, ürün tasarımına ve bağlantı elemanlarına göre farklı kaldırma yöntemlerinde kullanılabilir.
Dört sapan bacağı yük üzerindeki dört ayrı kaldırma noktasına bağlanır.
Bu kullanımda yükün ağırlık merkezi ve kaldırma noktalarının geometrisi önemlidir.
Uygun tasarıma sahip polyester sapanlarda sepet bağlantısı uygulanabilir.
Ancak dört bacaklı sistemlerde her bacağın yük taşıma oranının aynı olduğu varsayılmamalıdır.
Gerçek kapasite, üretici tarafından belirtilen kullanım koşullarına göre değerlendirilmelidir.
Uygun tasarıma sahip sapanlarda boğma bağlantısı kullanılabilir.
Boğma yöntemiyle kullanılan sapanın WLL değeri dikey kullanıma göre farklı olabilir.
Yükün kayma riski ve bağlantı noktalarının güvenliği ayrıca kontrol edilmelidir.
Polyester sapanlar keskin kenarlı yüklerle korumasız şekilde kullanılmamalıdır.
Özellikle;
Sac levhalar,
Çelik profiller,
Keskin köşeli makine parçaları,
Metal konstrüksiyonlar,
İşlenmiş metal yüzeyler
sapan liflerinde kesilme veya aşınmaya neden olabilir.
Bu nedenle uygun durumlarda;
Köşe koruyucu,
Kenar koruyucu,
Aşınma kılıfı,
Kesilmeye dayanıklı koruyucu
kullanılmalıdır.
Sapanın nominal kapasitesi yüksek olsa bile keskin kenardan zarar gören bir sapan güvenli kabul edilmemelidir.
Dört bacaklı sapanlarda yükün dengeli kaldırılması için ağırlık merkezi ve kaldırma noktaları birlikte değerlendirilmelidir.
Yükün ağırlık merkezi kaldırma noktalarının merkezinden uzaklaştığında;
Yük eğilebilir,
Bazı sapan bacakları aşırı yüklenebilir,
Yük dönebilir,
Kaldırma noktalarında farklı kuvvetler oluşabilir.
Özellikle yüksek ve dar yüklerde devrilme riski ayrıca değerlendirilmelidir.
Kaldırma sırasında yükün hareket etmesini önlemek için uygun kaldırma planı oluşturulmalıdır.
Dört bacak polyester sapanlar farklı sektörlerde kullanılabilir.
Başlıca kullanım alanları:
Ağır makine kaldırma
Makine imalatı
Makine montajı
Çelik konstrüksiyon
Endüstriyel tesisler
Fabrika ekipmanları
Tank ve kazan kaldırma
İnşaat
Lojistik
Depolama
Enerji sektörü
Tersaneler
Gemi inşaatı
Bakım ve onarım
Endüstriyel montaj
Özellikle dört kaldırma noktasına sahip ekipmanların kaldırılmasında kullanılabilir.
Kaldırılacak yükün toplam ağırlığı belirlenmelidir.
Yükün ağırlık merkezi tespit edilmelidir.
Dört kaldırma noktasının konumu ve dayanımı kontrol edilmelidir.
Dört sapan bacağının gerçek çalışma açıları belirlenmelidir.
Sapanın gerçek kullanım şekline uygun WLL değeri belirlenmelidir.
Master link, kanca ve diğer bağlantı elemanlarının kapasitesi kontrol edilmelidir.
Keskin kenarlar için uygun koruyucu kullanılmalıdır.
Yükün kaldırma sırasında şekil değiştirip değiştirmeyeceği kontrol edilmelidir.
Kimyasal maddeler, sıcaklık ve diğer çevresel koşullar dikkate alınmalıdır.
Polyester sapanların kimyasal dayanımı, maruz kalınan kimyasal maddenin türüne ve yoğunluğuna göre değişebilir.
Kaldırma operasyonunun gerçekleştirildiği ortamda;
Asitler,
Bazlar,
Solventler,
Kimyasal buharlar
bulunuyorsa polyester sapanın uygunluğu kontrol edilmelidir.
Kimyasal hasar şüphesi bulunan sapanlar kullanılmamalıdır.
Polyester sapanlar yüksek sıcaklıklı uygulamalarda belirli kullanım sınırlamalarına sahip olabilir.
Özellikle;
Dökümhaneler,
Metal ergitme tesisleri,
Sıcak metal operasyonları,
Yüksek sıcaklıklı üretim hatları
gibi ortamlarda polyester sapan seçimi dikkatle yapılmalıdır.
Üreticinin belirlediği sıcaklık sınırları kontrol edilmeden polyester sapan yüksek sıcaklıklı kaldırma operasyonlarında kullanılmamalıdır.
Dört bacaklı polyester sapanlar her kullanımdan önce kontrol edilmelidir.
Her dört sapan bacağı ayrı ayrı incelenmelidir.
Kontrol edilmesi gereken başlıca noktalar:
Kesik
Yırtık
Lif kopması
Aşınma
Dikiş hasarı
Yanık izleri
Kimyasal hasar
Deformasyon
Etiket hasarı
Koruyucu kılıf hasarı
Bir bacakta ciddi hasar görülmesi durumunda yalnızca o bacak değil, komple sapan sistemi güvenlik açısından değerlendirilmelidir.
Hasarlı veya güvenilirliği şüpheli sapanlar kullanılmamalıdır.
| Özellik | Dört Bacak Polyester Sapan | Dört Bacak Zincir Sapan |
|---|---|---|
| Ağırlık | Hafif | Ağır |
| Esneklik | Yüksek | Daha düşük |
| Taşıma kolaylığı | Çok kolay | Daha zor |
| Hassas yüzeyler | Daha uygun | Daha az uygun olabilir |
| Keskin kenarlar | Koruma gerektirir | Daha dayanıklı |
| Sıcaklık dayanımı | Sınırlı | Daha yüksek |
| Depolama | Kolay | Daha fazla alan |
| Kullanım kolaylığı | Yüksek | Orta |
| Ağır hizmet | Uygulamaya bağlı | Daha uygun olabilir |
Polyester ve zincir sapan arasında seçim yapılırken yalnızca kapasite değil, çalışma ortamı ve yük özellikleri de değerlendirilmelidir.
Dört bacak polyester sapan fiyatları, ürünün teknik özelliklerine ve kapasitesine göre değişebilir.
Fiyatı etkileyen faktörler:
WLL
Sapan genişliği
Sapan uzunluğu
Bacak sayısı
Master link
Kanca tipi
Bağlantı elemanları
Koruyucu ekipman
Özel üretim gereksinimleri
Teklif alınırken;
yük ağırlığı + sapan uzunluğu + kullanım şekli + kaldırma noktaları
bilgilerinin paylaşılması doğru ürün seçimi açısından önemlidir.
Dört bacak polyester sapan, yüklerin dört ayrı kaldırma noktasından desteklenmesini sağlayan çok bacaklı tekstil kaldırma ekipmanıdır.
Kapasite; sapanın WLL değerine, bacak açılarına, yük dağılımına, bağlantı şekline ve üretici teknik verilerine göre belirlenir.
Hayır. Yükün ağırlık merkezi, kaldırma noktaları ve yük geometrisi nedeniyle dört bacak farklı miktarlarda yük taşıyabilir.
Bacaklar daha yatay konuma geldikçe sapan bacaklarındaki gerilim artabilir. Bu nedenle bacak açıları kapasite değerlendirmesinde dikkate alınmalıdır.
Uygun koruma olmadan kullanılmamalıdır. Keskin kenarlar polyester liflerde kesilme ve ciddi hasara neden olabilir.
Seçim çalışma koşullarına bağlıdır. Polyester sapanlar hafiflik ve esneklik avantajı sunarken, zincir sapanlar yüksek sıcaklık ve ağır hizmet koşullarında daha uygun olabilir.
Yük ağırlığı, ağırlık merkezi, kaldırma noktaları, bacak açıları, WLL, sapan uzunluğu, bağlantı elemanları ve çalışma ortamı birlikte değerlendirilmelidir.
Dört bacak polyester sapan seçerken yalnızca yükün toplam ağırlığına bakmak yeterli değildir.
Yük ağırlığı + ağırlık merkezi + kaldırma noktaları + bacak açıları + WLL + sapan uzunluğu + bağlantı elemanları + yük geometrisi
birlikte değerlendirilmelidir.
Tuda Çelik Halat olarak farklı kapasite ve ölçülerde dört bacak polyester sapan çözümleri sunuyoruz.
Kaldırılacak yükün ağırlığını, sapan uzunluğunu, kaldırma noktalarını ve kullanım şeklini paylaşarak uygulamanıza uygun dört bacak polyester sapan seçimi hakkında bilgi ve teklif alabilirsiniz.
