İki bacak polyester sapan, yüklerin iki ayrı kaldırma noktasından desteklenerek vinç, caraskal, monoray ve diğer kaldırma ekipmanlarıyla taşınmasını sağlayan çok bacaklı tekstil kaldırma ekipmanıdır.
Yüksek mukavemetli polyester liflerden üretilen iki bacaklı sapanlar; hafif yapıları, esneklikleri ve farklı yük geometrilerine uyum sağlayabilmeleri nedeniyle endüstriyel kaldırma operasyonlarında yaygın olarak kullanılabilir.
Tek bacak polyester sapanlardan farklı olarak iki bacaklı sistemlerde yük dağılımı ve bacak açısı kapasite üzerinde önemli bir etkiye sahiptir.
Bu nedenle iki bacak polyester sapan seçilirken yalnızca kaldırılacak yükün toplam ağırlığı dikkate alınmamalıdır.
Yük ağırlığı + ağırlık merkezi + kaldırma noktaları + bacak açısı + WLL + sapan uzunluğu + bağlantı yöntemi + yükün kenar yapısı
birlikte değerlendirilmelidir.
Tuda Çelik Halat olarak farklı kaldırma uygulamalarına yönelik iki bacak polyester sapan çözümleri sunuyoruz.

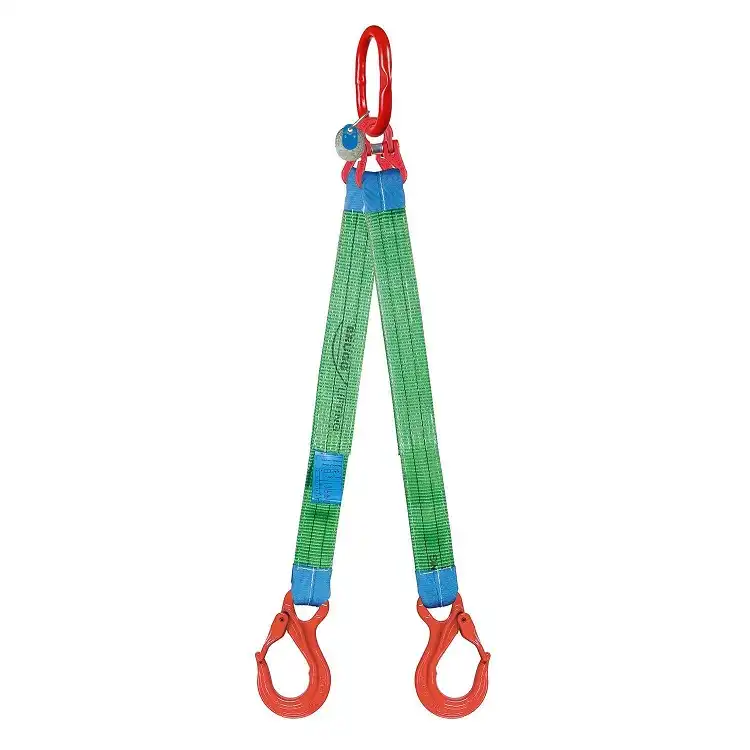

İki bacak polyester sapan, tek bir üst bağlantı noktasından ayrılan iki polyester sapan bacağından oluşan çok bacaklı bir kaldırma ekipmanıdır.
Genel olarak sistem;
Master link veya üst bağlantı elemanı,
İki adet polyester sapan bacağı,
Alt bağlantı gözleri,
Kanca veya bağlantı elemanlarından
oluşabilir.
İki bacaklı polyester sapanlarda üst bağlantı elemanı vinç kancasına bağlanırken, iki ayrı sapan bacağı yük üzerindeki kaldırma noktalarına bağlanır.
Bu yapı sayesinde iki farklı noktadan desteklenmesi gereken yükler kaldırılabilir.
İki bacak polyester sapanlar özellikle;
Makine parçaları,
Çelik konstrüksiyonlar,
Profil ve borular,
Endüstriyel ekipmanlar,
Kalıplar,
Tanklar,
Makine şaseleri
gibi iki veya daha fazla kaldırma noktasına sahip yüklerde kullanılabilir.
İki bacaklı polyester sapanlarda kapasiteyi etkileyen en önemli faktörlerden biri bacaklar arasındaki açıdır.
Bacaklar birbirinden uzaklaştıkça, her bir bacak üzerindeki gerilim artabilir.
Bu nedenle iki bacak polyester sapanın kapasitesi yalnızca toplam yük ağırlığına göre değerlendirilmemelidir.
Örneğin aynı ağırlıktaki bir yük;
Dar açılı bir sapanla,
Geniş açılı bir sapanla
kaldırıldığında sapan bacaklarındaki kuvvet aynı olmayabilir.
Bu nedenle iki bacaklı sapanlarda kaldırma açısının doğru belirlenmesi son derece önemlidir.
Genel olarak:
Bacaklar arasındaki açı arttıkça → Bacaklardaki gerilim artar.
Bu nedenle sapan bacaklarının mümkün olduğunca uygun geometride çalışması gerekir.
İki bacaklı bir sapan kullanıldığında yükün her iki bacağa eşit olarak dağıldığı varsayılabilir.
Ancak bu durum yalnızca yükün;
Ağırlık merkezinin doğru konumda olması,
Kaldırma noktalarının uygun yerleştirilmesi,
Sapan bacaklarının eşit uzunlukta olması,
Yükün dengeli olması
durumunda gerçekleşebilir.
Ağırlık merkezi kaldırma noktalarının tam ortasında değilse bacaklardan biri diğerine göre daha fazla yük taşıyabilir.
Bu nedenle asimetrik yüklerde iki bacaklı sapan kullanımı özel olarak değerlendirilmelidir.
Bir yükün güvenli şekilde kaldırılabilmesi için ağırlık merkezinin bilinmesi önemlidir.
Ağırlık merkezi iki kaldırma noktasının tam ortasında bulunuyorsa yük daha dengeli şekilde kaldırılabilir.
Ancak ağırlık merkezi bir tarafa yakınsa;
Bir sapan bacağı daha fazla yük taşıyabilir,
Yük eğilebilir,
Sapan bacaklarından biri diğerinden daha fazla gerilebilir,
Kaldırma sırasında yükün dönmesi meydana gelebilir.
Bu nedenle özellikle ağır veya yüksek değerli yüklerde kaldırma öncesinde ağırlık merkezinin belirlenmesi gerekir.
İki bacak polyester sapanlar, ürünün tasarımına ve bağlantı elemanlarına bağlı olarak farklı kullanım şekillerinde kullanılabilir.
İki sapan bacağı yük üzerindeki iki ayrı kaldırma noktasına bağlanır.
Üst bağlantı noktası vinç kancasına bağlanır.
Bu kullanımda iki bacak arasında oluşan açı kapasite hesabında dikkate alınmalıdır.
Uygun ürün ve bağlantı koşullarında polyester sapan bacakları yükün altından geçirilerek kaldırma işlemi gerçekleştirilebilir.
Bu yöntem yükün daha geniş bir yüzeyden desteklenmesini sağlayabilir.
Ancak her sapanın sepet bağlantısında aynı WLL değerine sahip olduğu varsayılmamalıdır.
Ürün etiketindeki kapasite bilgileri ve üretici talimatları dikkate alınmalıdır.
İki bacaklı polyester sapan sistemlerinde uygun tasarım ve bağlantı elemanları kullanılarak boğma bağlantısı yapılabilir.
Boğma yönteminde sapanın yükü kavrama şekli değiştiğinden, WLL değeri dikey kaldırmaya göre daha düşük olabilir.
Boğma bağlantısında ayrıca sapanın yük üzerinde kaymasını önlemek için uygun bağlantı ve yük geometrisi sağlanmalıdır.
WLL (Working Load Limit), sapanın belirlenmiş kullanım koşulları altında güvenli şekilde taşıyabileceği maksimum çalışma yükünü ifade eder.
İki bacak polyester sapanlarda WLL değeri;
Sapanın kapasitesine,
Bacak sayısına,
Bacak açısına,
Kullanım şekline,
Bağlantı elemanlarına,
Üretici teknik verilerine
göre değişebilir.
Bu nedenle "iki bacaklı sapan" ifadesi tek başına belirli bir kapasiteyi göstermez.
Örneğin;
2 tonluk iki bacak polyester sapan
ifadesi ile;
iki bacaklı sistemin toplam kaldırma kapasitesi
aynı anlama gelmeyebilir.
Ürünün WLL değeri, sapan etiketinde ve üretici teknik dokümanında belirtilen kullanım koşullarına göre değerlendirilmelidir.
Aşağıdaki tablo, iki bacaklı polyester sapanlarda bacak açısının kapasite üzerindeki etkisini açıklamak amacıyla hazırlanmış örnek bir referanstır.
| Nominal Tek Bacak Kapasitesi | Dar Açı / Uygun Geometri | Orta Açı | Geniş Açı |
|---|---|---|---|
| 1 Ton | Yaklaşık 1,9 Ton | Yaklaşık 1,7 Ton | Yaklaşık 1,4 Ton |
| 2 Ton | Yaklaşık 3,8 Ton | Yaklaşık 3,4 Ton | Yaklaşık 2,8 Ton |
| 3 Ton | Yaklaşık 5,7 Ton | Yaklaşık 5,1 Ton | Yaklaşık 4,2 Ton |
| 4 Ton | Yaklaşık 7,6 Ton | Yaklaşık 6,8 Ton | Yaklaşık 5,6 Ton |
| 5 Ton | Yaklaşık 9,5 Ton | Yaklaşık 8,5 Ton | Yaklaşık 7 Ton |
| 6 Ton | Yaklaşık 11,4 Ton | Yaklaşık 10,2 Ton | Yaklaşık 8,4 Ton |
| 8 Ton | Yaklaşık 15,2 Ton | Yaklaşık 13,6 Ton | Yaklaşık 11,2 Ton |
| 10 Ton | Yaklaşık 19 Ton | Yaklaşık 17 Ton | Yaklaşık 14 Ton |
Önemli teknik not: Bu tablo yalnızca SEO ve genel bilgilendirme amacıyla hazırlanmış örnek bir kapasite karşılaştırmasıdır. Gerçek WLL değeri olarak kullanılmamalıdır.
İki bacaklı polyester sapanın kapasitesi belirlenirken üretici tarafından belirtilen WLL tablosu, sapan etiketi, bağlantı şekli ve gerçek bacak açısı dikkate alınmalıdır.
İki bacaklı sapanlarda açı konusu özellikle önemlidir.
Sapan bacakları arasındaki açı büyüdükçe her bacağın taşıdığı yük artabilir.
Örneğin iki bacaklı bir sapan sisteminde yükün toplam ağırlığı sabit kalsa bile bacakların daha yatay konuma gelmesi, bacaklarda oluşan kuvveti artırabilir.
Bu nedenle kaldırma planlamasında;
Bacaklar arasındaki açı,
Yükün toplam ağırlığı,
Ağırlık merkezi,
Kaldırma noktaları
birlikte değerlendirilmelidir.
Özellikle yüksek kapasiteli kaldırmalarda açı faktörü göz ardı edilmemelidir.
Polyester sapanların en önemli risklerinden biri keskin kenarlı yüklerle temas etmeleridir.
Keskin kenarlar polyester lifleri kesebilir veya aşındırabilir.
Bu nedenle;
Çelik profiller,
Keskin köşeli makine parçaları,
Sac levhalar,
İşlenmiş metal parçalar,
Döküm parçalar
kaldırılırken sapan ile yük arasına uygun koruyucu ekipman yerleştirilmelidir.
Kullanılabilecek koruyucu ekipmanlar:
Köşe koruyucu
Kenar koruyucu
Polyester sapan koruyucu
Aşınma kılıfı
Kesilmeye dayanıklı koruyucu
olabilir.
Sapanın kapasitesi yüksek olsa bile keskin kenara karşı korunmamış bir polyester sapan güvenli kabul edilmemelidir.
İki bacaklı sapanlarda yükün dengeli olması önemlidir.
Kaldırma noktaları ağırlık merkezine göre doğru konumlandırılmadığında yük kaldırma sırasında eğilebilir.
Bu durum;
Bir bacağın aşırı yüklenmesine,
Yükün dönmesine,
Kaldırma noktasında aşırı kuvvet oluşmasına,
Sapanın kaymasına
neden olabilir.
Bu nedenle kaldırma öncesinde yükün dengesi kontrol edilmelidir.
Özellikle ağırlık merkezi yüksek olan veya geometrisi asimetrik yüklerde daha dikkatli bir kaldırma planı yapılmalıdır.
İki bacak polyester sapanların öne çıkan avantajları şunlardır:
Çelik halat ve zincir sapanlara göre daha kolay taşınabilir.
Farklı yük geometrilerine uyum sağlayabilir.
Operatör tarafından kolayca taşınabilir ve konumlandırılabilir.
Uygun koruma ve kullanım koşullarında yük yüzeyinde daha az iz bırakabilir.
İki kaldırma noktasına sahip yüklerde pratik bir çözüm sağlayabilir.
Katlanabilir yapısı sayesinde depolama kolaylığı sağlayabilir.
İki bacaklı polyester sapanlar birçok endüstriyel alanda kullanılabilir.
Başlıca kullanım alanları:
Makine imalatı
Makine montajı
Çelik konstrüksiyon
İnşaat
Fabrika ekipmanları
Lojistik
Depolama
Bakım ve onarım
Enerji sektörü
Tersane
Gemi inşaatı
Endüstriyel montaj
Ağır ekipman taşımacılığı
Özellikle iki kaldırma noktasına sahip yüklerin dengeli şekilde kaldırılmasında tercih edilebilir.
Kaldırılacak yükün gerçek ağırlığı belirlenmelidir.
Yükün ağırlık merkezi tespit edilmelidir.
İki kaldırma noktasının konumu değerlendirilmelidir.
İki sapan bacağı arasındaki açı belirlenmelidir.
Gerçek kullanım şekline uygun WLL kapasitesi seçilmelidir.
Yük geometrisine uygun sapan uzunluğu seçilmelidir.
Keskin kenarlar için koruyucu ekipman kullanılmalıdır.
Kanca, master link veya diğer bağlantı elemanlarının kapasitesi sapan sistemiyle uyumlu olmalıdır.
İki bacaklı polyester sapanlar her kullanımdan önce kontrol edilmelidir.
Özellikle iki bacağın ayrı ayrı incelenmesi gerekir.
Kontrol sırasında;
Kesik
Yırtık
Lif kopması
Aşınma
Yanık
Kimyasal hasar
Dikiş hasarı
Etiket hasarı
Deformasyon
Koruyucu kılıf hasarı
kontrol edilmelidir.
İki bacaklı sapanın bir bacağında hasar bulunması durumunda, yalnızca hasarlı bacak değil komple sapan sistemi güvenlik açısından değerlendirilmelidir.
Hasarlı veya güvenilirliği şüpheli sapanlar kullanılmamalıdır.
| Özellik | İki Bacak Polyester Sapan | İki Bacak Zincir Sapan |
|---|---|---|
| Ağırlık | Hafif | Daha ağır |
| Esneklik | Yüksek | Daha düşük |
| Taşıma kolaylığı | Çok kolay | Daha zor |
| Hassas yüzeyler | Daha uygun | Yüzeyde iz bırakabilir |
| Keskin kenar dayanımı | Koruma gerektirir | Daha dayanıklı olabilir |
| Yüksek sıcaklık | Sınırlı | Daha uygun |
| Kimyasal dayanım | Kimyasala bağlı | Kimyasala bağlı |
| Depolama | Kolay | Daha fazla alan |
| Ağır sanayi | Uygulamaya bağlı | Yaygın |
| Kolay kullanım | Yüksek | Orta |
Polyester sapan ve zincir sapan arasında seçim yapılırken yalnızca kapasite dikkate alınmamalıdır.
Çalışma ortamı, sıcaklık, yük yüzeyi, keskin kenarlar, kimyasal maruziyet ve kullanım sıklığı birlikte değerlendirilmelidir.
| Özellik | Polyester Sapan | Çelik Halat Sapan |
|---|---|---|
| Ağırlık | Hafif | Ağır |
| Esneklik | Yüksek | Orta |
| Hassas yüzeyler | Daha uygun | Daha az uygun olabilir |
| Keskin kenarlar | Koruma gerektirir | Daha dayanıklı |
| Sıcaklık dayanımı | Sınırlı | Daha yüksek |
| Kullanım kolaylığı | Yüksek | Orta |
| Depolama | Kolay | Daha zor |
| Taşıma | Kolay | Daha ağır |
Doğru ürün seçimi, kaldırma operasyonunun gerçek koşullarına göre yapılmalıdır.
İki bacak polyester sapan fiyatları, ürünün kapasitesi ve teknik özelliklerine göre değişir.
Fiyatı etkileyen faktörler:
WLL kapasitesi
Sapan genişliği
Sapan uzunluğu
Polyester lif yapısı
Göz tipi
Master link
Kanca tipi
Koruyucu ekipman
Özel üretim gereksinimleri
Bu nedenle teklif alınırken yalnızca "iki bacak polyester sapan fiyatı" şeklinde değil;
kaç ton + kaç metre + hangi bağlantı tipi
bilgilerinin birlikte verilmesi daha doğru sonuç alınmasını sağlar.
İki bacak polyester sapan, yüklerin iki ayrı kaldırma noktasından desteklenmesini sağlayan, polyester liflerden üretilmiş çok bacaklı tekstil kaldırma ekipmanıdır.
Kapasite; sapanın WLL değerine, bacak açısına, bağlantı şekline ve üretici teknik verilerine bağlıdır.
Bacaklar arasındaki açı arttıkça sapan bacaklarında oluşan kuvvet artabilir. Bu nedenle kaldırma açısı kapasite hesabında dikkate alınmalıdır.
Yükün ağırlık merkezi ve kaldırma noktaları simetrik değilse bacaklar eşit yük taşımayabilir.
Keskin kenarlarda uygun koruyucu olmadan kullanılmamalıdır. Keskin kenarlar polyester liflere zarar verebilir.
Uygun WLL değerine sahip ve yükün geometrisine uygun bir sapan kullanıldığı sürece ağır makine kaldırma uygulamalarında kullanılabilir.
Seçim kullanım koşullarına bağlıdır. Hafiflik ve esneklik önemliyse polyester sapan avantaj sağlayabilir. Yüksek sıcaklık veya ağır hizmet koşullarında zincir sapan daha uygun olabilir.
Yük ağırlığı, ağırlık merkezi, kaldırma noktaları, bacak açısı, WLL, sapan uzunluğu ve çalışma ortamı birlikte değerlendirilmelidir.
İki bacak polyester sapan seçerken yalnızca toplam yük ağırlığına bakmak yeterli değildir.
Yük ağırlığı + ağırlık merkezi + kaldırma noktaları + bacak açısı + WLL + sapan uzunluğu + bağlantı şekli + kenar koşulları
birlikte değerlendirilmelidir.
Tuda Çelik Halat olarak farklı kapasite ve ölçülerde iki bacak polyester sapan çözümleri sunuyoruz.
Kaldırılacak yükün ağırlığını, sapan uzunluğunu, kaldırma noktalarını ve kullanım şeklini paylaşarak uygulamanıza uygun sapan seçimi hakkında bilgi ve teklif alabilirsiniz.
