Üç bacak polyester sapan, üç ayrı kaldırma noktasına sahip yüklerin vinç, caraskal, monoray ve diğer kaldırma ekipmanlarıyla kaldırılması ve taşınması amacıyla kullanılan çok bacaklı tekstil kaldırma ekipmanıdır.
Yüksek mukavemetli polyester liflerden üretilen üç bacaklı polyester sapanlar; hafif yapıları, esneklikleri ve farklı yük geometrilerine uyum sağlayabilmeleri nedeniyle çeşitli endüstriyel kaldırma uygulamalarında tercih edilebilir.
Üç bacaklı sapan sistemleri, iki bacaklı polyester sapanlara göre daha fazla kaldırma noktasına sahip olması nedeniyle özellikle üç noktadan desteklenmesi gereken yüklerde kullanılabilir.
Ancak üç bacaklı bir sapanın kapasitesi belirlenirken yalnızca toplam yük ağırlığına veya bacak sayısına bakmak doğru değildir.
Yük ağırlığı + ağırlık merkezi + kaldırma noktaları + bacak açısı + WLL + sapan uzunluğu + bağlantı şekli + yük geometrisi
birlikte değerlendirilmelidir.
Özellikle üç bacaklı polyester sapanlarda bütün bacakların her zaman eşit yük taşıdığı varsayılmamalıdır.
Tuda Çelik Halat olarak farklı endüstriyel kaldırma uygulamalarına yönelik üç bacak polyester sapan çözümleri sunuyoruz.

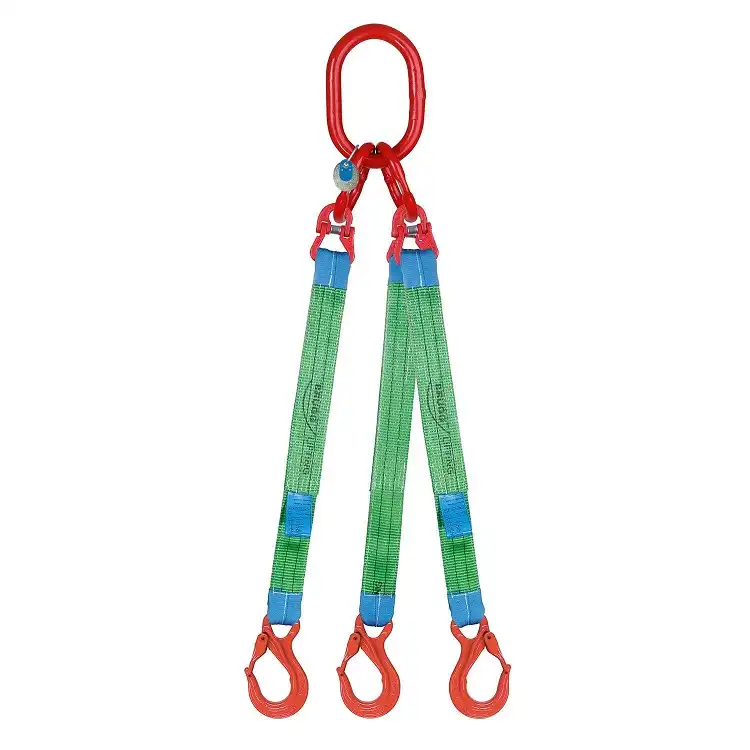

Üç bacak polyester sapan, tek bir üst bağlantı noktasından ayrılan üç polyester sapan bacağından oluşan çok bacaklı bir kaldırma sistemidir.
Genel olarak üç bacaklı bir polyester sapan sistemi;
Üst bağlantı elemanı veya master link,
Üç polyester sapan bacağı,
Alt bağlantı gözleri,
Kanca veya uygun bağlantı elemanlarından
oluşabilir.
Üç bacaklı sapanlarda üst bağlantı elemanı vinç kancasına bağlanırken, üç ayrı sapan bacağı yük üzerindeki kaldırma noktalarına bağlanır.
Bu yapı sayesinde yük üç farklı noktadan desteklenebilir.
Üç bacak polyester sapanlar özellikle;
Makine şaseleri,
Endüstriyel ekipmanlar,
Çelik konstrüksiyonlar,
Makine parçaları,
Büyük kalıplar,
Tanklar,
Kazanlar,
Üç kaldırma noktasına sahip ekipmanlar
gibi yüklerin kaldırılmasında kullanılabilir.
Üç bacaklı polyester sapanların en önemli avantajlarından biri, yükün üç farklı noktadan desteklenmesine imkân sağlamasıdır.
Üç kaldırma noktasına sahip yüklerde uygun bir bağlantı geometrisi sağlayabilir.
Çelik halat ve zincir sapanlara göre daha hafif olabilir.
Yük geometrisine kolayca uyum sağlayabilir.
Operatörler tarafından kolayca taşınabilir ve konumlandırılabilir.
Uygun koşullarda boyalı ve işlenmiş yüzeylerde metal sapanlara göre daha az iz bırakabilir.
Katlanabilir yapısı sayesinde daha az depolama alanı gerektirebilir.
Üç bacaklı polyester sapanlarda en önemli teknik konulardan biri yükün üç bacak arasında nasıl dağıldığıdır.
İlk bakışta toplam yükün;
%33 + %33 + %33
şeklinde eşit olarak paylaşılacağı düşünülebilir.
Ancak gerçek kaldırma operasyonlarında bu her zaman geçerli değildir.
Yükün ağırlık merkezi, kaldırma noktalarının konumu ve sapan bacaklarının geometrisi nedeniyle bacaklardan biri diğerlerinden daha fazla yük taşıyabilir.
Örneğin yükün ağırlık merkezi üç kaldırma noktasının tam merkezinde değilse, bir veya iki sapan bacağı diğerlerine göre daha fazla gerilim altında kalabilir.
Bu nedenle üç bacak polyester sapanların kapasitesi değerlendirilirken tüm bacakların otomatik olarak eşit yük taşıdığı varsayılmamalıdır.
Ağırlık merkezi, üç bacaklı kaldırma sistemlerinin güvenli şekilde çalışması açısından kritik öneme sahiptir.
İdeal durumda yükün ağırlık merkezi, üç kaldırma noktasının oluşturduğu geometrinin merkezine yakın olmalıdır.
Ağırlık merkezi bu alanın dışına veya merkezden uzak bir noktaya kaydığında;
Yük eğilebilir,
Bir bacak daha fazla yük taşıyabilir,
Sapan bacaklarında farklı gerilimler oluşabilir,
Yük kaldırma sırasında dönebilir.
Bu nedenle özellikle asimetrik veya düzensiz şekilli yüklerde ağırlık merkezi kaldırma öncesinde belirlenmelidir.
Üç bacaklı sapanlarda bacak açısı kapasite üzerinde önemli bir etkiye sahiptir.
Bacaklar daha yatay bir konuma geldikçe her bir bacakta oluşan gerilim artabilir.
Bu nedenle üç bacaklı polyester sapanlarda;
Bacak sayısı + bacak açısı + yük ağırlığı + ağırlık merkezi
birlikte değerlendirilmelidir.
Üç bacaklı sapanlarda her bacağın aynı açıda çalışacağı garanti değildir.
Özellikle asimetrik yüklerde bir bacak diğerlerinden farklı açıyla çalışabilir.
Bu nedenle yalnızca ortalama açı üzerinden yapılan basit kapasite hesapları her kaldırma operasyonu için yeterli olmayabilir.
Bu soru, üç bacaklı sapanların en önemli teknik konularından biridir.
Bir sapanın üç bacağının bulunması, kaldırma sırasında yükün üç bacak arasında eşit şekilde dağıtılacağı anlamına gelmez.
Yükün geometrisi, ağırlık merkezi ve kaldırma noktalarının konumu nedeniyle;
Bir bacak daha fazla yük taşıyabilir,
İki bacak ana yükü taşıyabilir,
Bir bacak daha düşük gerilim altında kalabilir.
Bu nedenle üç bacaklı bir sapanın kapasitesi belirlenirken üç bacağın kapasitesinin basit şekilde toplanması doğru bir yaklaşım değildir.
Özellikle yüksek kapasiteli kaldırmalarda yük dağılımı profesyonel şekilde değerlendirilmelidir.
WLL (Working Load Limit), sapanın belirli kullanım koşulları altında güvenli şekilde taşıyabileceği maksimum çalışma yükünü ifade eder.
Üç bacak polyester sapanlarda WLL değeri;
Sapanın üretim kapasitesi,
Bacak sayısı,
Bacak açısı,
Kullanım şekli,
Bağlantı elemanları,
Üretici teknik tabloları
gibi faktörlere bağlıdır.
Bu nedenle üç bacak polyester sapanın kapasitesi yalnızca toplam yük ağırlığına göre belirlenmemelidir.
Ayrıca WLL ile minimum kopma kuvveti aynı değer değildir.
WLL, sapanın çalışma sırasında güvenli şekilde taşıması için belirlenen çalışma yük limitidir.
Minimum kopma kuvveti ise sapanın kopma veya kırılma öncesindeki dayanımını ifade eden farklı bir teknik değerdir.
Bu iki değer kesinlikle birbirine eşit kabul edilmemelidir.
Üç bacaklı polyester sapanlarda kapasite değerlendirmesi yapılırken şu faktörler dikkate alınmalıdır:
Toplam yük ağırlığı
Yükün ağırlık merkezi
Kaldırma noktalarının konumu
Üç bacak arasındaki açı
Sapanın WLL değeri
Bağlantı elemanlarının kapasitesi
Yükün geometrisi
Keskin kenarların bulunup bulunmadığı
Sapanların gerçek çalışma şekli
Üretici teknik tabloları
Bu nedenle yalnızca "üç bacaklı sapan" ifadesine bakarak tek bir kapasite değeri belirlemek doğru değildir.
Aşağıdaki tablo, üç bacaklı polyester sapanlarda kapasitenin bacak açısı ve yük dağılımından etkilenebileceğini açıklamak amacıyla hazırlanmış genel bir referans tablosudur.
| Sapan Sistemi | Uygulama | Genel Değerlendirme |
|---|---|---|
| 3 Bacak | Dengeli yük | Üç bacak uygun geometride çalışabilir |
| 3 Bacak | Simetrik yük | Yük paylaşımı daha dengeli olabilir |
| 3 Bacak | Asimetrik yük | Bacaklar farklı yük taşıyabilir |
| 3 Bacak | Geniş bacak açısı | Bacak gerilimi artabilir |
| 3 Bacak | Dar bacak açısı | Daha avantajlı yük geometrisi sağlayabilir |
| 3 Bacak | Ağırlık merkezi dışarıda | Dengesiz yük dağılımı oluşabilir |
Önemli: Üç bacak polyester sapan için gerçek WLL kapasitesi; üretici teknik verileri, sapan etiketi, bağlantı şekli ve gerçek kaldırma geometrisine göre belirlenmelidir.
Bu nedenle internet üzerinde yer alan genel kapasite tabloları, belirli bir ürünün gerçek WLL değeri yerine kullanılmamalıdır.
Üç bacaklı polyester sapanlar, tasarımına ve bağlantı elemanlarına göre farklı kaldırma yöntemlerinde kullanılabilir.
Üç sapan bacağı yük üzerindeki üç ayrı kaldırma noktasına bağlanır.
Bu kullanımda yükün ağırlık merkezi ve üç kaldırma noktasının geometrisi önemlidir.
Uygun tasarıma sahip polyester sapanlar, yükün altından geçirilerek sepet bağlantısıyla kullanılabilir.
Ancak üç bacaklı sistemlerde her bacağın yük taşıma oranı aynı olmayabilir.
Gerçek kapasite, üretici tarafından belirtilen kullanım koşullarına göre değerlendirilmelidir.
Uygun sapan ve bağlantı elemanları kullanılarak boğma yöntemi uygulanabilir.
Boğma bağlantısında WLL değeri, dikey kullanıma göre farklı olabilir.
Ayrıca yükün kayma riski ve sapanın yük üzerindeki konumu kontrol edilmelidir.
Polyester sapanlar keskin kenarlı yüklerle doğrudan temas ettirilmemelidir.
Özellikle;
Çelik levhalar,
Keskin köşeli makine parçaları,
Çelik profiller,
Sac parçaları,
İşlenmiş metal yüzeyler
kaldırılırken sapanın korunması gerekir.
Uygun durumlarda;
Köşe koruyucu,
Kenar koruyucu,
Aşınma kılıfı,
Kesilmeye dayanıklı koruyucu
kullanılabilir.
Keskin kenar koruması olmadan kullanılan polyester sapanlarda lif kesilmesi veya ciddi aşınma meydana gelebilir.
Üç bacaklı sistemlerde yükün dengeli kaldırılması için ağırlık merkezi ve kaldırma noktaları birlikte değerlendirilmelidir.
Yükün ağırlık merkezi üç kaldırma noktasının merkezinden uzaksa;
Yük eğilebilir,
Bir bacak aşırı yüklenebilir,
Yük dönebilir,
Kaldırma noktalarında farklı kuvvetler oluşabilir.
Bu nedenle özellikle asimetrik yüklerde standart üç bacaklı sapan kapasitesinin doğrudan kullanılmaması gerekir.
Üç bacaklı polyester sapanlar çeşitli sektörlerde kullanılabilir.
Başlıca kullanım alanları:
Makine imalatı
Ağır makine montajı
Çelik konstrüksiyon
Fabrika ekipmanları
Endüstriyel tesisler
İnşaat
Lojistik
Depolama
Enerji sektörü
Tersaneler
Gemi inşaatı
Bakım ve onarım
Endüstriyel kaldırma
Özellikle üç kaldırma noktasına sahip yüklerin kaldırılması gereken uygulamalarda kullanılabilir.
Kaldırılacak yükün toplam ağırlığı belirlenmelidir.
Yükün ağırlık merkezi tespit edilmelidir.
Üç kaldırma noktasının konumu incelenmelidir.
Üç sapan bacağının gerçek çalışma açıları belirlenmelidir.
Sapanın gerçek kullanım şekline uygun WLL değeri belirlenmelidir.
Master link, kanca ve diğer bağlantı elemanlarının kapasitesi kontrol edilmelidir.
Keskin kenarlar için uygun koruma kullanılmalıdır.
Kimyasal maddeler, sıcaklık ve diğer çevresel koşullar dikkate alınmalıdır.
Polyester sapanların kimyasallara karşı dayanımı kullanılan kimyasalın türüne ve yoğunluğuna göre değişebilir.
Kaldırma operasyonunun gerçekleştirildiği ortamda;
Asit,
Baz,
Solvent,
Kimyasal buhar
gibi etkenler varsa sapanın kimyasal uyumluluğu kontrol edilmelidir.
Kimyasal hasar şüphesi bulunan sapanlar kullanılmamalı ve teknik olarak değerlendirilmelidir.
Polyester sapanlar yüksek sıcaklık uygulamalarında sınırlamalara sahip olabilir.
Özellikle;
Dökümhaneler,
Metal ergitme tesisleri,
Sıcak metal operasyonları,
Yüksek sıcaklıklı üretim hatları
gibi ortamlarda polyester sapan seçimi dikkatle yapılmalıdır.
Üreticinin belirttiği çalışma sıcaklığı sınırları kontrol edilmelidir.
Üç bacaklı polyester sapanlar her kullanımdan önce kontrol edilmelidir.
Kontrol sırasında her üç bacak ayrı ayrı incelenmelidir.
Kontrol edilmesi gereken başlıca noktalar:
Kesik
Yırtık
Aşınma
Lif kopması
Dikiş hasarı
Yanık
Kimyasal hasar
Deformasyon
Etiket hasarı
Koruyucu kılıf hasarı
Bir sapan bacağında hasar tespit edilmesi durumunda komple sistem güvenlik açısından değerlendirilmelidir.
Hasarlı veya güvenilirliği şüpheli sapanlar kullanılmamalıdır.
| Özellik | Üç Bacak Polyester Sapan | Üç Bacak Zincir Sapan |
|---|---|---|
| Ağırlık | Hafif | Ağır |
| Esneklik | Yüksek | Daha düşük |
| Taşıma kolaylığı | Çok kolay | Daha zor |
| Hassas yüzeyler | Daha uygun | Daha az uygun olabilir |
| Keskin kenarlar | Koruma gerektirir | Daha dayanıklı |
| Sıcaklık dayanımı | Sınırlı | Daha yüksek |
| Depolama | Kolay | Daha fazla alan |
| Kullanım kolaylığı | Yüksek | Orta |
| Ağır hizmet | Uygulamaya bağlı | Daha uygun olabilir |
Polyester ve zincir sapan arasında seçim yapılırken yükün yanı sıra çalışma ortamı da değerlendirilmelidir.
Üç bacak polyester sapan fiyatları, ürünün kapasitesine ve teknik özelliklerine göre değişebilir.
Fiyatı etkileyen faktörler:
WLL
Sapan genişliği
Sapan uzunluğu
Bacak sayısı
Master link
Kanca tipi
Bağlantı elemanları
Koruyucu ekipman
Özel üretim gereksinimleri
Teklif alınırken;
yük ağırlığı + sapan uzunluğu + kullanım şekli + kaldırma noktaları
bilgilerinin paylaşılması doğru ürün seçimi açısından önemlidir.
Üç bacak polyester sapan, yüklerin üç ayrı kaldırma noktasından desteklenmesini sağlayan çok bacaklı tekstil kaldırma ekipmanıdır.
Kapasite; WLL, bacak açısı, yük dağılımı, bağlantı şekli ve üretici teknik verilerine göre belirlenir.
Her zaman değil. Ağırlık merkezi ve kaldırma noktalarının konumuna bağlı olarak bacaklar farklı miktarlarda yük taşıyabilir.
Evet. Bacaklar arasındaki açı ve bacakların yatay düzleme göre konumu, bacaklarda oluşan gerilimi etkileyebilir.
Uygun koruma olmadan kullanılmamalıdır. Keskin kenarlar polyester liflerde kesilme veya hasara yol açabilir.
Seçim kullanım koşullarına bağlıdır. Polyester sapan hafiflik ve esneklik avantajı sunarken, zincir sapanlar yüksek sıcaklık ve bazı ağır hizmet uygulamalarında daha uygun olabilir.
Yük ağırlığı, ağırlık merkezi, kaldırma noktaları, bacak açısı, WLL, sapan uzunluğu ve çalışma ortamı birlikte değerlendirilmelidir.
Üç bacak polyester sapan seçerken yalnızca toplam yük ağırlığına bakmak yeterli değildir.
Yük ağırlığı + ağırlık merkezi + kaldırma noktaları + bacak açıları + WLL + sapan uzunluğu + bağlantı elemanları + yük kenarları
birlikte değerlendirilmelidir.
Tuda Çelik Halat olarak farklı kapasite ve ölçülerde üç bacak polyester sapan çözümleri sunuyoruz.
Kaldırılacak yükün ağırlığını, sapan uzunluğunu, kaldırma noktalarını ve kullanım şeklini paylaşarak uygulamanıza uygun üç bacak polyester sapan seçimi hakkında bilgi ve teklif alabilirsiniz.
